主要技術參數

材質：不銹鋼316L、哈氏合金C-276、鈦合金TA2、鋯合金705、蒙乃爾合金400等

設計溫度：-40℃至+220℃

設計壓力：3MPa/10MPa

進出管路接口

反應介質：Swagelok標準φ3卡套

換熱介質：G1/2外螺紋

參考通量

液體通量：20-80t/a

生產能力：3-15t/a

設備參考尺寸：寬1150*高400*深500(毫米)

設計特點

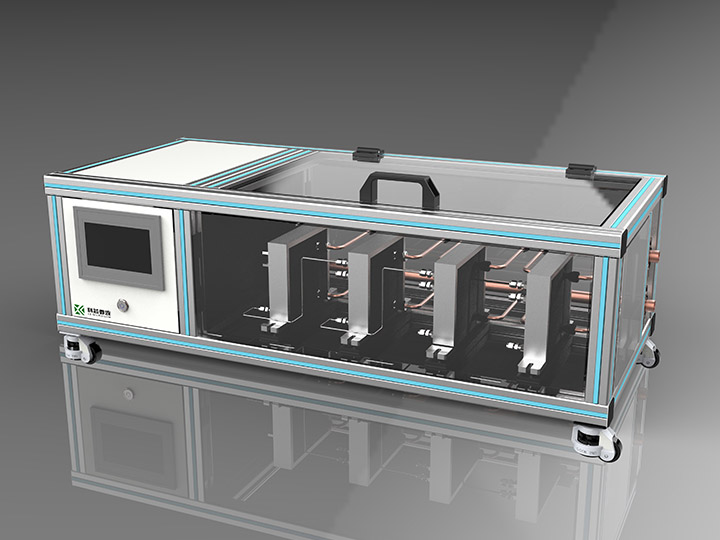

K1級小試微反應器采用模塊化設計，采用鋁型材制作反應器框架，可按實驗需求安裝2-6片K2板式微反應單元。每片反應板均為2面換熱+1層反應的三明治式結構，確保了控溫的準確性和換熱的高效率。K2微反應器采用科芯微流專利的菱形微流道，單片標準持液量為7.5mL，也可按照工藝需求在5-10mL范圍內定制。反應器采用螺栓緊固的可拆卸結構，當發生堵塞或需要徹底清洗時，可直接將反應器分解并對流道進行機械清洗。反應器接觸反應介質部分的材質可選不銹鋼或特種合金，密封元件材質為氟塑料，設計溫度可達220℃，設計壓力可達10MPa。在每塊反應單元的反應介質均設有“兩進一出”的標準卡套接口，密封性好，且可自由裝拆，方便進行多步串聯反應。反應介質入口設計有射流型混合流道，能夠增強兩種反應介質進入反應板內的混合效果。

為了方便研究人員掌握反應進程和進行工藝優化，K1反應器每個板式反應單元均設有3個內測溫點，分別對應流道約30%、50%、80%的位置。此外，還設有導熱油進出口的測溫點，可以方便的在觸摸屏上讀取實時溫度數據和導出溫度曲線。

應用范圍

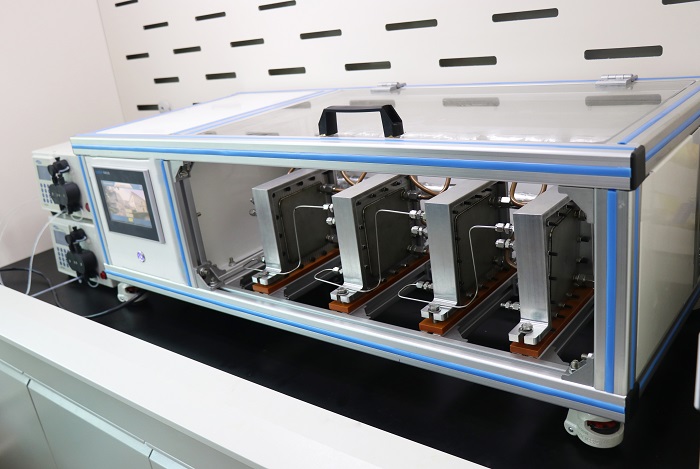

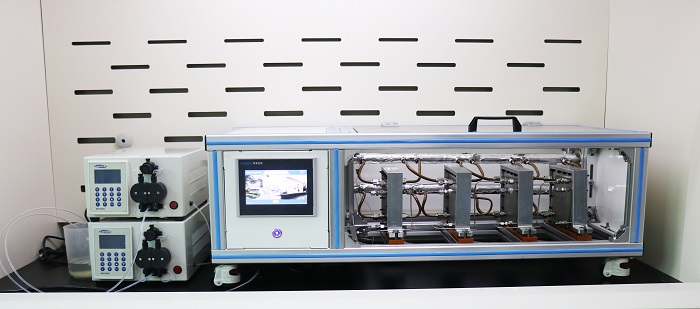

K1小試級微反應器結構緊湊、靈活性強、可靠性高，方便置于標準通風櫥內使用，特別適用于高校、研究院所和企業研發實驗室開展微反應小試工藝研發，以及開展公斤級的連續流微反應合成。K1微反應器使用時，需搭配高壓恒流泵、高低溫一體循環機使用，如需進行氣液相反應或高壓反應，還需視具體情況配置氣體質量流量控制器、背壓閥、氣液分離儲罐等。
